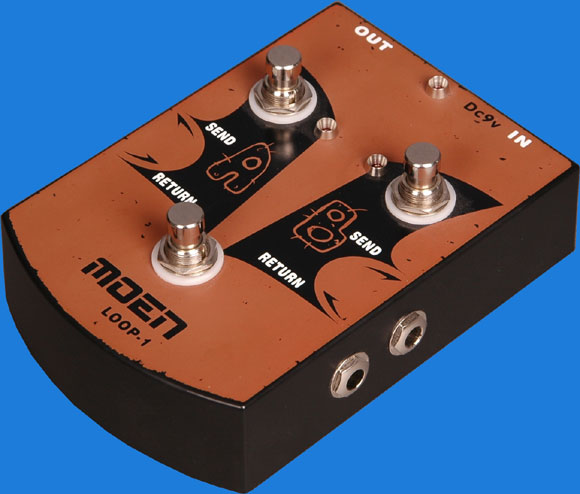

★MOEN公司荣誉出品★
魔音—中国效果器的代表



将若干效果器分为A.B两组进行选择控制。
可单独控制A组或B组的效果或者直通。
总开关的设计可以在任何一组使用时瞬间直通。
在总开关直通时可以预设A组或者B组的音色。
所以开关均为TURE-BYPASS开关，因而所有直通均为线路真正直通。

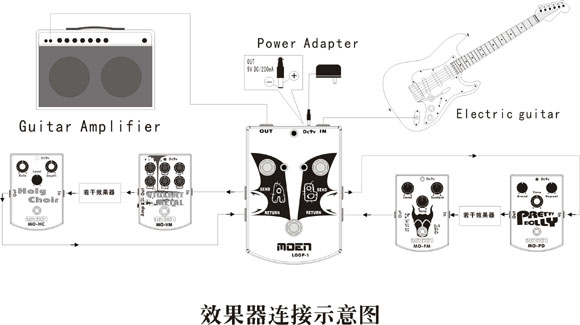

连接示意图：

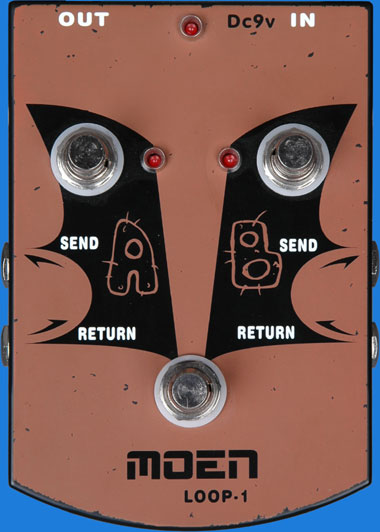

各部件详细说明：
1 out
效果器输出插座，须用6。3mm单声道插头将信号输出到音箱
2 dc 6.5v
9V直流电源输入插座，须用MOEN或其他品牌的9V直流输出、
外正内负极性的稳压交流适配器为效果器供电
3 in
吉他信号输入插座，须用6。3mm单声道插头将吉他信号输入
到效果器
4 LED(B)
B环路指示灯，灯亮时吉他信号经过B环路的效果器，灯灭时吉他
信号不经过B环路的效果器而通过5开关直通
5 B stomp switch(true bypass)
B环路金属脚踩开关，用来切换B环路的效果器直通与否
6 B SEND
B环路信号输出插座，须用6。3mm单声道插头将吉他信号输进
B环路中的效果器
7 B RETURN
B环路效果器输入插座，须用6。3mm单声道插头将环路效果器
的输出信号输进本效果器
8 stomp switch(true bypass)
总控金属脚踩开关，切换所有环路的直通与否
9 A RETURN
A环路效果器输入插座，须用6。3mm单声道插头将环路效果器
的输出信号输进本效果器
10 A SEND
A环路信号输出插座，须用6。3mm单声道插头将吉他信号输进
A环路中的效果器
11A stomp switch(true bypass)
A环路金属脚踩开关，用来切换A环路的效果器直通与否
12 LED(A)
A环路指示灯，灯亮时吉他信号经过A环路的效果器，灯灭时吉他
信号不经过A环路的效果器而通过11开关直通
13 LED
总控指示灯，灯亮时可以启用环路效果器，灯灭时不管4灯和12灯
亮与否，3输入到1输出均为直通
